ZMAP/ZMAN型单座/双座气动薄膜调节阀

首页 > 产品中心 > 调节阀 > 正文

PRODUCT

销售热线：010-89283800

企业邮箱：bvmc0220@163.com

产品详情

产品说明

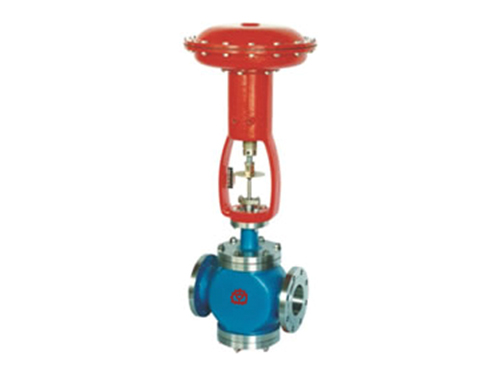

ZMAP 型单座气动薄膜调节阀、ZMAN 型双座气动薄膜调节阀：由气动薄膜执行机构和调节阀两大部分组成，它与气动调节器，减压阀及其他仪表配合使用，达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封，泄漏量小的优点，但平衡力较大，故工作压差不宜过高。双座调节阀具有流量系数大，不平衡力较小的特点，因而使用广泛。

产品特点：①单座气动薄膜调节阀具有易密封，泄漏量少的特点，但不平衡力较大，故工作压差不宜过高。②双座气动薄膜调节阀具有额定流量系数大，不平衡力小等优点，因而被广泛使用。

产品性能参数


DN/mm	PN	环境温度/℃	固有流量特性	气源最大压力/MPa
25~300	16, 40, 63	-30~60	直线、等百分比	0.25

DN/mm	流通能力C		行程/mm	配用执行器型号	灰铸铁阀			铸钢和铸不锈钢阀
	单座	双座			PN	工作压力/MPa	介质温度/℃	PN	工作压力/MPa	介质温度/℃
25	8	10	16	ZMA-2	16	16	≤200	4063	4063	≤250（普通上阀盖）≤450（带散热片上阀盖）
32	12	16
40	20	25	25	ZMA-3
50	32	40
65	50	63	40	ZMA-4
80	80	100
100	120	160
125	200	250	60	ZMA-5
150	280	400
200	450	630
250		1000	100	ZMA-6
300		1600

产品零部件材料

PN	阀体、上阀盖、下阀盖	阀芯、阀杆、阀座	垫片	填料
16	HT200	1Cr18Ni9	石棉橡胶板	聚四氟乙烯
40	ZG25	1Cr18Ni9	石棉橡胶板	聚四氟乙烯
63	1Cr18Ni9	1Cr18Ni9	石棉橡胶板	聚四氟乙烯

产品外形及结构尺寸（mm）

DN	D	D₁	D₂	f	b	z×Φd	t	L
25	115	85	65	2	16	4×Φ14	4	185
32	135	100	78	2	18	4×Φ18	5	200
40	145	110	85	3	18	4×Φ18	5	220
50	160	125	100	3	20	4×Φ18	5	250
65	180	145	120	3	20	4×Φ18	5	275
80	195	160	135	3	22	8×Φ18	5	305
100	215	180	155	3	24	8×Φ18	5	350
125	245	210	185	3	26	8×Φ18	5	410
150	280	240	210	3	28	8×Φ23	5	450
200	335	295	265	3	30	12×Φ23	5	550
250	405	355	320	3	32	12×Φ25	5	640
300	460	410	375	4	34	12×Φ25	5	720

DN	L	D	D₁	D₂	f	D₃	f₁	b	z×Φd	H₂	H₁	H₁ˊ
25	190	115	85	65	2	58	4	16	4×Φ14	117	570	676
32	210	135	100	78	2	66	4	18	4×Φ18	120	573	679
40	230	145	110	85	3	76	4	18	4×Φ18	139	645	751
50	255	160	125	100	3	88	4	20	4×Φ18	144	650	756
65	285	180	145	120	3	110	4	22	8×Φ18	188	821	976
80	310	195	160	135	3	121	4	22	8×Φ18	208	831	986
100	355	230	190	160	3	150	4.5	24	8×Φ23	220	843	998
125	425	270	220	188	3	176	4.5	28	8×Φ25	268	1045	1228
150	460	300	250	218	3	204	4.5	30	8×Φ25	278	1055	1238
200	560	375	320	282	3	260	4.5	38	12×Φ30	320	1097	1280
250	655	445	385	345	3	313	4.5	42	12×Φ34	435	1526	1703
300	735	510	450	408	4	364	4.5	46	16×Φ34	465	1544	1721
